Visão geral do produto

Processo de soldadura de plástico por rivetagem a quente

O riveting a quente é um método de soldagem que aquece seletivamente postes de rivetes termoplásticos passando por furos pré-definidos do componente a ser unido.A pressão é aplicada para formar a cabeça do rebitO material fundido é segurado até arrefecer e solidificar, criando assim uma ligação mecânica segura entre o termoplástico e o componente de acoplamento.

    Principais vantagens:

1. Nenhuma vibração durante o processamento, velocidade rápida e alta eficiência

2. Estrutura e processo simples, excelente estabilidade

3. Forte força de ligação, resistência ao impacto e bom desempenho de vedação

4. Desempenho de alto custo

5. Não são necessários adesivos, solventes ou elementos de fixação mecânicos ¢ poupança de energia e ecológico

6. Design de equipamento universal, mudança rápida de molde, adequado para produção flexível

Produtos:

• Painéis de guarnição traseira esquerda e direita (6 lugares, guarnição inferior de pilar D)

• Revestimento interior lateral esquerdo e direito Painéis internos (5 lugares, acabamento inferior do pilar D esquerdo)

• Material: PC+ABS

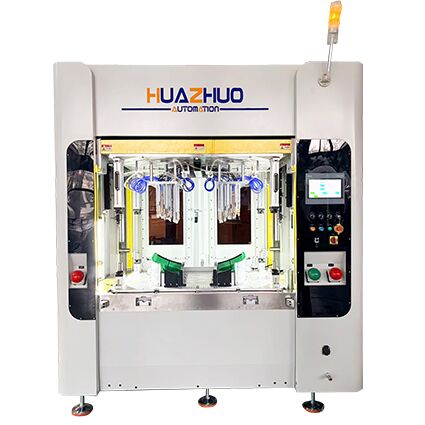

O Sistema de Automatização de Soldadura por Rivete Quente da Huazhuo® foi projetado para montagem de alta resistência e alta consistência de peças plásticas interiores e exteriores de automóveis.

O sistema integra servo-controlado remendo quente, controle térmico de precisão, e posicionamento automático,que o tornam adequado para uma ampla gama de componentes de acabamento automotivo em diferentes plataformas de veículos.

Esta máquina está equipada com dois conjuntos de moldes, cada um concebido para um produto diferente.
Cada molde contém duas cavidades (partes esquerda e direita), melhorando significativamente a produtividade.
Fornece desempenho estável, eficiente e livre de defeitos de rivetagem a quente.

Projetado especificamente para fornecedores automotivos Tier-1 e Tier-2, o sistema garante alta repetibilidade, produção inteligente e dependência mínima do operador.

Principais vantagens

1. Multi-Ponto Sincronizado Riveting Quente

• Precisão de posicionamento do rivet até ±0,1 mm

• 12×48 pontos de rebites por ciclo (personalizáveis até 96)

• Materiais compatíveis: PP, ABS, PC+ABS, TPO, etc.

• A curva de aquecimento controlada por servo assegura a formação estável e uniforme de rivet

2. Otimizado para aplicações de recorte traseiro

Especialmente concebidos para:
Painéis de guarnição traseira esquerda e direita (6 lugares, guarnição inferior de pilar D)
As características incluem:

• Componentes simétricos de grandes dimensões

• Pontos de solda múltiplos e níveis de altura

• Formação síncrona de postes de rebites de diferentes alturas

• Proteção integrada contra arranhões e fixações de localização precisas

3. Mudança rápida de molde e alta personalização

• Base de máquina modular, mudança de molde em < 15 minutos

• Suporta modos de produção de estação única ou de duas estações

• Instalações totalmente personalizadas de acordo com a estrutura de acabamento traseiro

4Indústria 4.0 Conectividade inteligente

• Siemens / Mitsubishi PLC + HMI de 10 polegadas

• Comunicação OPC-UA suportada

• Os dados de saída incluem:

  • Análise do tempo de ciclo

  • Curvas de altura dos rebites

  • Monitorização dos OEE

  • Alertas de manutenção preditivas

Cenários de aplicação

Apto para a produção de uma ampla gama de peças interiores e exteriores de automóveis, incluindo:
Painéis de instrumentos, painéis de acabamento, componentes decorativos, peças de assentos, guarnições, grades, suportes, etc.

Além de aplicações automotivas, o remendo a quente também é aplicável a vários componentes eletrônicos e elétricos, como conjuntos de PCB, caixa de medidores e muito mais.

Compatível com fornecedores de nível 1 / nível 2 que servem marcas como:
Toyota / Ford / GM / Hyundai / Geely / SAIC / Changan
Leapmotor / BYD / Tesla / XPeng etc.

Especificações técnicas

Por que escolher Huazhuo?

• 20,000 m2 de instalação interna de I&D e de fabrico

• 12 anos ou mais de experiência em automação não-padrão automotiva

• Registros extensos de entrega de projetos OEM / Tier-1

• Equipamento comprovado, ferramentas e soluções de processo

Serviço pós-venda

• Garantia de qualidade de 1 ano

• Apoio técnico remoto (software + vídeo)

• Instalação no local, colocação em serviço e formação do operador (facultativo)

• Substituição rápida de peças de reposição críticas
